* Avertissement :
Toute la partie électronique publiée sur
cette page est le fruit de plusieurs semaines de recherches sur internet,
pour trouver des informations qui se recoupent afin d'être sur du résultat,car
de trés nombreux shémas différents circulent sur le réseau.
Je tiens à remercier, toutes les personnes qui ont participé, de prés
comme de loin, à ce projet.
, mais
je pense que les shémas sont corrects,(n'hesitez pas a me faire part
de vos suggestions, remarques
).
-> Acceder aux modifications proposées par d'autres
internautes
Je tiens également à vous avertir, que
je décline toute responsabilité quand aux
dégâts pouvant survenir sur votre téléphone ou votre ordinateur
si vous réalisez et utilisez ce câble.
ATTENTION,
ce schéma n'est valable QUE pour les NOKIA série 51 et 61.
NE PAS L'UTILISER pour une autre série de
téléphone car les tensions sont différentes !!!
* Description :
Le câble est constitué de 5 parties:
-Un connecteur série pour votre micro ( 9 broches ou 25 broches )
-Une alimentation délivrant du 3,3V ( à partir de votre port série )
-Un adaptateur série ( constitué par le MAX3232 )
-Un cable ( prévoyez 1,5m )
-Un connecteur pour votre téléphone ( voir plus bas ).
L'alimentation est fournie par le 12V
du port série, aux travers des broches DTR et RTS, vu que c'est ou l'une,
ou l'autre, avec les diodes D1 et D2, on est sûr d'alimenter le régulateur
faible puissance ( 500mA ) 78L05, qui fournira donc du 5V en sortie.
Les diodes 1N4001 ou 1N4007 utilisées en sortie du régulateur, baissant
la tension de 0,6V, l'association D3+D4+D5 réduira ces 5V en 3,3V, la
tension nécessaire pour l'alimentation du MAX3232.
Le MAX 3232 est la version 3V du très connu MAX 232, convertisseur RS232/TTL
célèbre dans ce type de montages ( adaptateurs Série TTL/CMOS ).
Les diodes Zener DZ1 et DZ2 permettent de respecter les tensions d'entrée
du téléphone de 2,7V
Il ne reste qu'un petit problème à résoudre, la connexion sur votre
téléphone.
Pour ma part, je vous conseille d'utiliser le connecteur d'un kit piéton
( entre 50 et 150F ), pour ne garder que le connecteur.
Remarque: Le condo en broche 6 du MAX3232
a sa polarité à la masse, c'est voulu.
* Nomenclature :
2x Diodes 1N4148 ( D1 et D2 )
3x Diodes 1N4001 ou 1N4007 ( D3,D4 et D5 )
2x Diodes Zener 2,7V ( DZ1 et DZ2 )
7x Condensateur 100nF-16V
1x CI MAXIM MAX 3232 ( version 3v du MAX 232 )
1x Support CI 16 broches ( si vous ne vous sentez pas de souder le MAX3232
directement )
1x Connecteur standard BD9 femelle , conseillé
( ou DB25 + du câble 6 fils si vous prenez le montage
mono-face, ou si votre micro a un port 25broches )
1x Plaque d'epoxy ( celles d'essais suffisent , il y a peu de chose
à câbler)
1x Gaine thermo-rétractable ( pour isoler le tout )
1x Connecteur Nokia ( a prendre sur un kit piéton par ex. )
+ du câble ( 3 fils coté téléphone, je conseille 2m )
* Schéma logique :

* Montage simple face
Typon simple
face :

Implantation simple face
:

* Montage Double-face ( conseillé )
:

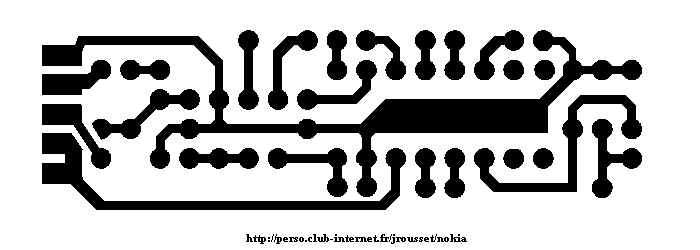

Typon double
face ( coté circuit ):

Typon double
face ( coté composants ):

Implantation
double face :

* Modifications proposée par d'autres
internautes :
B. Mazet :
"Dans le montage
proposé, je pense qu'il est possible de supprimer les diodes D3, D4
et D5 ( 1N4001 ou 1N4007) si on utilise le MAX 232 qui fonctionne en
5 volts
Le régulateur 78L05 n'étant attaqué que par les deux diodes D1 et D2
(1N4148)."
P. Diliakou :
Dans le shéma d'implantation simple face,
TX et RX étaient inversés du coté NOKIA ( note : c'est corrigé maintenant
).
Le cable a été testé sans pb sur un B415. Un MAX 232 5V dans le montage,
le 7805 était alimenté par une alimentation externe.
* Brochage série :
